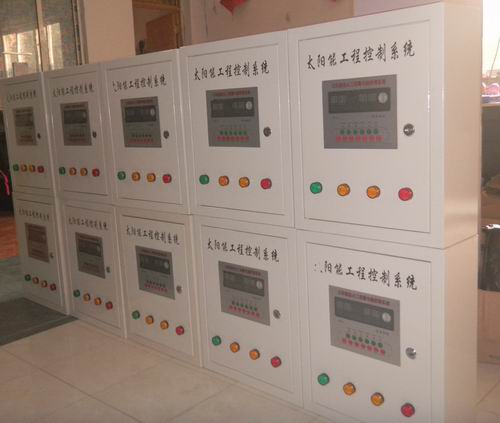

集中热水工程控制柜

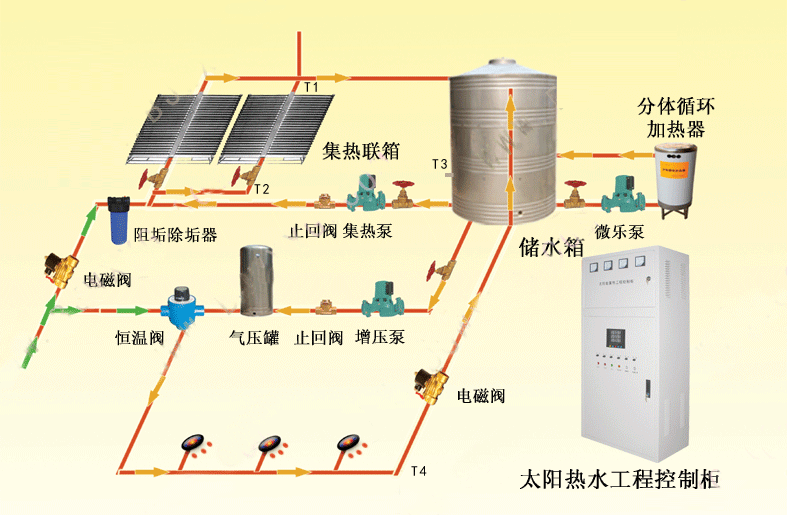

本工程控制柜可以控制的工程类型为太阳能热水工程、空气源热水工程、太阳能和空气源相结合的热水工程、地暖工程、太阳能和锅炉相结合的工程等不同类型的热水工程。

同时需要远程控制功能的请提前说明，本工程控制柜可以定制和支持远程控制功能。

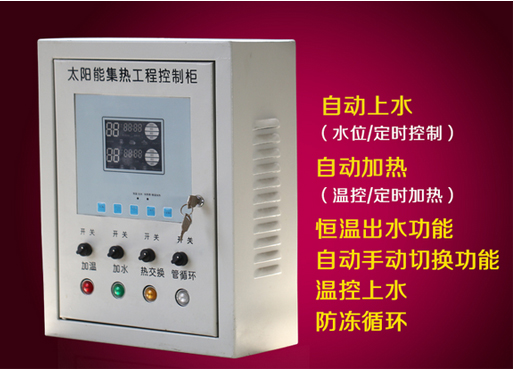

太阳能集热工程控制柜是为集中供热水的太阳能工程及别墅型太阳能热水器

专门开发研究的智能型控制柜。其主要特点是采用了不锈钢头（304—2B）的水位传感器，且长时间不会产生水垢。影响检测可靠性和使用寿命的问题，且结构简单、使用方便、稳定性好、不受水箱温度及水质的影响、水位检测可从十几厘米到几米，性价比极高，是目前水箱水位检测最理想的装置之一；温度传感器采用优质高价进口材料，可根据用户要求，检测度可达200℃（一般的只能到120℃），完全满足了工程型集热器的工作要求；主要电子元器件全部采用美国原装进口器件，双电源供电，光电隔离设计，工作稳定可靠，不受强电工作干扰；系统采用三相电（交流380V）和单相电（交流220V）兼容的方式，大功率设计，以适应用户不同的工作环境及更高的配件可选性和系统工作效率，电加热棒采用交流380V或交流220V自选，最大可控功率可由用户制定，增压泵及循环泵最大可控功率均为1500W，并可根据用户要求增加其可控功率；多指示灯指示；当系统出现问题时可开启手动；当前工作状态直观明了；充分考虑安全性，装配高质量漏电保护系统。同时为了适应不同的用户要求，公司根据各种系统要求，开发了大型软件系统，最大限度地方便了用户需求和现场安装调试，所有功能可现场随机取舍，所有参数可根据现场硬件情况及用户要求随时设置，并且可根据用户的要求，以最低成本升级系统功能，以满足用户的不断发展要求。

太阳能集热工程控制柜

说明书

产品介绍

太阳能集热工程控制柜是为集中供热水的太阳能工程及别墅型太阳能热水器专门开发研究的智能型控制柜。该系统采用三相电（交流380V）和单相电（交流220V）兼容的方式，大功率设计，以适应用户不同的工作环境及更高的配件可选性和系统工作效率，电加热棒采用交流380V或交流220V自选，最大可控功率可有用户制定，增压泵及循环泵最大可控功率均为1500W，并可根据用户要求增加其可控功率；多指示灯指示；当系统出现问题时可开启手动；当前工作状态直观明了；充分考虑安全性，装配高质量漏电保护系统。

技术参数

主机消耗功率:〈5W(不含电加热、水泵、电磁阀);

工作电压: AC220V/380V±10% 50Hz;

电磁阀参数: AC220

测温精度:±2℃;

测温范围: 0-99℃;

水位分档:五档;

控制电加热功率: (根据客户要求来定);

热交换泵一般:≤1500W(≤1500W根据客户要求来定);

管道循环泵功率一般:≤1500W(≤1500W根据客户要求来定);

漏电动作电流:≤30mA/0.1S;

功能介绍

显示部分:

超大LED集成显示:集热器温度、保温温度、管道温度、保温水箱水位、低温循环温度、低温伴热带温度、显示当地时间及工作状态,系统运行时一目了然

自动上水(水位控制、定时控制)功能;

当水箱水位降至进水位（一般20%）时,控制器会自动上水,加水至设定的上限水位（100%）自动停水。水位上下限可任意设定；同时，也可以设定三次定时上水功能，时间可在00:00～24:00之间任意选择。

自动电加热(温控加热、定时加热)功能;

用户可根据自己所需要的功能，来设定电加热温度上下限，当温度低于下限时自动启动电加热，到设定的温度上限自动停止；同时也可以设定三次定时加温功能，如：定时在每天下午5点检测水箱里的温度，如果水箱低于设定的温度上限，则自动启动电加热，加热至设定的温度上限自动停止。

自动控制热交换泵;

热交换循环泵为温差循环控制，温差循环(对应设置项：温度上限、温度下限)当集热器水温高于储水箱水温一定值(15°)时,启动循环泵。当两边温度接近时(5°),关闭循环泵。

自动控制增压泵功能;

当水压不够无法上水需要装增压泵时，电脑可以自动控制增压泵工作(增压泵和电磁阀同步)。

自动控制管道循环泵功能：

热水管道定时循环以便将管道冷水排回水箱，保证出水点打开就有热水。由回水电磁阀来控制。出厂已经设定好每小时循环8min.

自动/手动切换功能;

用户可根据实际需要，在许可的状态下，随时通过手动工作，进行加水、加温、热交换、管道循环的启动或关闭。安装完工以后，手动调试各个管路。如手动进水，手动集热器热循环，手动打开回水电磁阀等等。一切正常工作后，将按钮转到自动位置。系统会自动工作。

防冻保护;

防冻探头装在集热器的进水口，当防冻探头温度低于5℃开始热循环，到8℃停止热循环，把保温水箱的热水循环到集热器以保证集热器及热循环管道冻坏。在寒冷的地方最好伴热带和防冻功能同时开启，确保万无一失。

复位功能;

用户对参数进行修改后，如果出现功能不正常，可以按住“复位/保存”键3秒后待Hf显示全亮时放开,即恢复出厂设置,以后主机按基本功能运行。

使用说明:

本控制柜出厂时已经设置要所以参数,安装好以后接通电源技能和实现全自动运行,对不熟悉的用户,请仔细阅读说明书后方可设置(修改)参数。按住功能键，进行参数设置，在进入参数设置页面时，屏幕数码只会显示所修改的参数，进入参数设置页面后，按住设置键选择下一页参数，按“加水/+”或“加温/-”键来加减参数，修改好参数后按“复位/保存”键来保存参数。

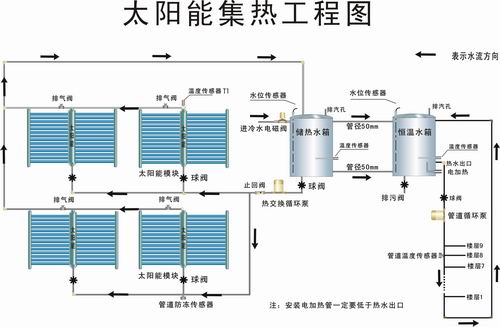

控制柜接线图：

2

注：若想更清楚的了解本公司产品，你同时按“加水”和“加温”键，在第一排数码管会显示代码，如“FCO1”，这个代码就是强制循环，接线方法如下：

FCO1: 1、集热器温度；2、水箱温度；3、管道温度；4、接水箱水位；7、低温循环温度；8、低温伴热带温度；（强制循环带低温循环）

六．控制柜内部组件及型号:

基本配置及技术指标:

金属喷塑控制柜 一台

水位传感器 一根（按水箱高度1.2米、1.5米、2米选购）

温度传感器 3根（按实际温度控制方式选购）

水位检测高度 250cm以上

水位显示 20%～100%

温度显示增压泵驱动能力 0～99℃

循环泵驱动能力 220V 1.5KW

电加热驱动能力 220V 1.5KW

输入 380V/220V 50Hz
