基于GPRS的热水远程监控系统

适用于太阳能、空气能、水源热泵等热水系统。本系统已在江苏、安徽、广东、福建、浙江等多所高校实际运行使用，系统核心由热水工程现场的“微电脑控制箱”（包含热水系统自动控制功能）和 “在线远程监控系统”组成。

一、 系统简介

本系统已在广东、福建、浙江等多所高校实际运行使用（见文章结尾案例列举），系统核心由热水工程现场的“微电脑控制箱”（包含热水系统自动控制功能）和 “在线远程监控系统”组成。

系统直接效益：

提高节能效果

降低维护成本

故障快速响应

二、 业务功能

1. 监控内容

制热监控

热水机组：系统可与各种品牌太阳能、空气能、水源热水机组设备通信，远程监测机组运行状况，包括各种温度显示，水箱水位显示、开关机、电磁阀、循环水泵、管道泵、辅助加热、伴热带、恒温出水泵运行状态和是否有保护故障等；可远程设定机组定时开关机，调节加热温度和防冻温度等参数；

太阳能：可远程监测水箱、集热温度，调节太阳能水泵循环温差和制热温度参数。

给水监控

实现水箱水位、水箱温度、回水温度、环境温度和供水压力（恒压变频供水）等监测；

可远程设定定时补水、供水时间，调节补水水位高度、回水温度和供水压力等参数，实现补水、供水（水箱在地面可选恒压变频供水）、回水自动控制。

节能控制

根据每年气候不同，可调热水加热温度，可调水箱储水水位高度。水位采用频率式控制原理的段位表示，既精确又有超高的稳定性，不结垢；

根据天气阳光情况，自动切换太阳能和热泵机组加热功能，优先太阳能独立加热，充分节能（注：本功能内部有充分预防机制，使节能和加热质量协调）。

能耗管理

实现有远程抄电表、抄水表的计量功能，并能进行能耗耗统计，包括用电量、用水量和每吨水的用电量统计。

2. 监控功能

实时监控：所有业务监控内容数据及告警可在1分钟内在系统用户终端查看和远程控制。

历史查询：可查历史告警、历史控制和历史数据。

应用管理：可进行电量、进水量和用水量按天、月统计，同时计算能耗情况，形成报表。

用户管理：根据用户职能可以分配各种权限，实现监控系统的使用和管理。

三、 基于GPRS远程无线传输的实现方案

系统组成：

1. 热泵机组：空气能热泵机组，支持德费诺、美的、德能、长菱、同益、清华同方、生能、天舒、科龙、西莱克和铭迪等品牌（支持品牌持续增加中）。

2. 太阳能系统：德费诺、太阳雨、皇明、四季沐歌、桑乐、天普、力源、力诺瑞特、阳光博士、力帮、桑普（支持品牌持续增加中）。。

3. 热水电箱：为太阳能工程、热泵机组、水泵、二次自控系统和现场监控系统等供配电，配电有浪涌、短路、漏电、空载、堵转和过载等电气保护功能。二次自控系统一体化、联动保护。提供相关传感器接入：水位、温度和压力（恒压供水可选）等。

4. 电表、水表：智能表。

5. 现场监控单元（远程监控器）：现场集中对热泵机组、电控箱、电表和水表进行数据采集，与网络服务器通信，实现系统的数据采集和远程传输功能，采用GPRS移动无线信号，无区域范围限制。

6. 网络服务器：接入各处现场监控单元，进行数据的二次加工和分类，并为用户提供网络访问接口：

7. 用户：用户可以用办公电脑上网，通过设置的工程名称直接访问网络服务器，进行热水系统的远程监控。

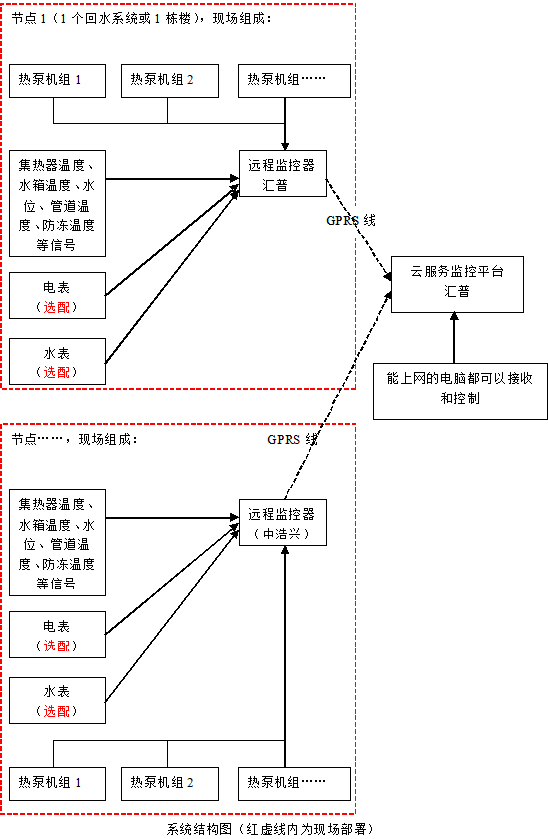

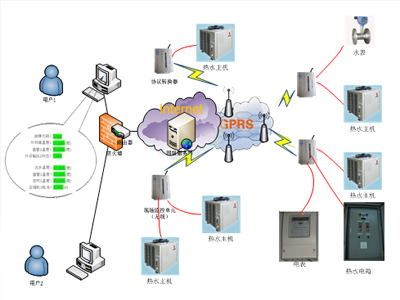

四、系统结构及现场部署

五、 系统界面

（注：以下画面仅供参考，每个工程系统需求不一样，在线系统也更新中）

1. 基本画面

2. 定制画面

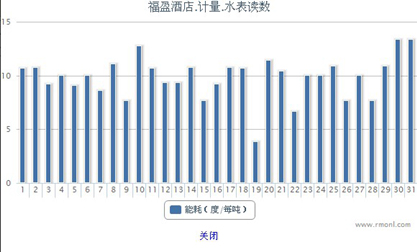

3. 水电统计图

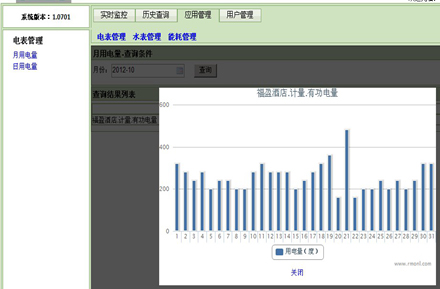

1） 每天用电量

六、 系统产品附图

1. 一体化远程监控器（无线）

水位探头和温度探头

2. 智能电表和智能水表
